От силы тока в цепи зависит величина воздействия, которое ток может оказывать на проводник, будь то тепловое, химическое или магнитное действие тока. То есть, регулируя силу тока, можно управлять его воздействием. Электрический ток, в свою очередь – это упорядоченное движение частиц под действием электрического поля.

Зависимость силы тока и напряжения

Очевидно, что чем сильнее поле действует на частицы, тем больше будет сила тока в цепи. Электрическое поле характеризуется величиной, называемой напряжением. Следовательно, мы приходит к выводу, что сила тока зависит от напряжения.

И действительно, опытным путем удалось установить, что сила тока связана с напряжением прямо пропорционально. В случаях, когда изменяли величину напряжения в цепи, не меняя всех остальных параметров, сила тока возрастала или уменьшалась во столько же раз, во сколько меняли напряжение.

Связь с сопротивлением

Однако любая цепь или участок цепи характеризуются еще одной немаловажной величиной, называемой сопротивлением электрическому току. Сопротивление связано с силой тока обратно пропорционально. Если на каком-либо участке цепи изменить величину сопротивления, не меняя напряжения на концах этого участка, сила тока также изменится. Причем если мы уменьшим величину сопротивления, то сила тока возрастет во столько же раз. И, наоборот, при увеличении сопротивления сила тока пропорционально уменьшается.

Формула закона Ома для участка цепи

Сопоставив две эти зависимости, можно прийти к такому же выводу, к которому пришел немецкий ученый Георг Ом в 1827 г. Он связал воедино три вышеуказанные физические величины и вывел закон, который назвали его именем. Закон Ома для участка цепи гласит:

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

I=U/R,

где I – сила тока,
U – напряжение,
R – сопротивление.

Применение закона Ома

Закон Ома – один из основополагающих законов физики. Открытие его в свое время позволило сделать огромный скачок в науке. В настоящее время невозможно себе представить любой самый элементарный расчет основных электрических величин для любой цепи без использования закона Ома. Представление об этом законе – это не удел исключительно инженеров-электронщиков, а необходимая часть базовых знаний любого мало-мальски образованного человека. Недаром есть поговорка: «Не знаешь закон Ома – сиди дома».

Из формулы для закона Ома можно рассчитать также величины напряжения и сопротивления участка цепи:

U=IR и R=U/I

Правда, следует понимать, что в собранной цепи величина сопротивления некоторого участка цепи есть величина постоянная, поэтому при изменении силы тока будет изменяться только напряжение и наоборот. Для изменения сопротивления участка цепи следует собрать цепь заново. Расчет же требуемой величины сопротивления при проектировании и сборке цепи можно произвести по закону Ома, исходя из предполагаемых значений силы тока и напряжения, которые будут пропущены через данный участок цепи.

www.nado5.ru

ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ

Закон Ома для участка цепи, безусловно, можно описать известной из школьного курса физики формулой: I=U/R , но некоторые изменения и уточнения внести, думаю, стоит.

Возьмем замкнутую электрическую цепь (рисунок 1) и рассмотрим ее участок между точками 1-2. Для простоты я взял участок электрической цепи, не содержащий источников ЭДС ( Е ).

Итак, закон Ома для рассматриваемого участка цепи имеет вид:

φ1-φ2=I*R , где

  • I — ток, протекающий по участку цепи.
  • R — сопротивление этого участка.
  • φ1-φ2 — разность потенциалов между точками 1-2.
  • Если учесть, что разность потенциалов это напряжение, то приходим к производной формулы закона Ома, которая приведена в начале страницы: U=I*R

    Это формула закона Ома для пассивного участка цепи (не содержащего источников электроэнергии).

    В неразветвленной электрической цепи (рис.2) сила тока во всех участках одинакова, а напряжение на любом участке определяется его сопротивлением:

    • U1=I*R1
    • U2=I*R2
    • Un=I*Rn
    • U=I*(R1+R2+. +Rn

    Отсюда можно получить формулы, которые пригодятся при практических вычислениях. Например:

    Расчет сложных (разветвленных) цепей осуществляется с помощью законов Кирхгофа.

    ПРАВИЛО ЗНАКОВ ДЛЯ ЭДС

    Перед тем как рассмотреть закон Ома для полной (замкнутой) цепи приведу правило знаков для ЭДС, которое гласит:

    Если внутри источника ЭДС ток идет от катода (-) к аноду (+) (направление напряженности поля сторонних сил совпадает с направлением тока в цепи, то ЭДС такого источника считается положительной (рис.3.1). В противном случае — ЭДС считается отрицательной (рис.3.2).

    Практическим применением этого правила является возможность приведения нескольких источников ЭДС в цепи к одному с величиной E=E1+E2+. +En , естественно, с учетом знаков, определяемых по вышеприведенному правилу. Например (рис.3.3) E=E1+E2-E3 .

    При отсутствии встречно включенного источника E3 (на практике так почти никогда не бывает) имеем широко распространенное последовательное включение элементов питания, при котором их напряжения суммируются.

    ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ

    Закон Ома для полной цепи — его еще можно назвать закон ома для замкнутой цепи, имеет вид I=E/(R+r) .

    Приведенная формула закона Ома содержит обозначение r , которое еще не упоминалось. Это внутреннее сопротивление источника ЭДС. Оно достаточно мало, в большинстве случаев при практических расчетах им можно пренебречь (при условии, что R>>r — сопротивление цепи много больше внутреннего сопротивления источника). Однако, когда они соизмеримы, пренебрегать величиной r нельзя.

    Как вариант можно рассмотреть случай, при котором R=0 (короткое замыкание). Тогда приведенная формула закона Ома для полной цепи примет вид: I=E/r , то есть величина внутреннего сопротивления будет определять ток короткого замыкания. Такая ситуация вполне может быть реальной.

    Закон Ома рассмотрен здесь достоточно бегло, но приведенных формул достаточно для проведения большинства расчетов, примеры которых, по мере размещения других материалов я буду приводить.

    © 2012-2018 г. Все права защищены.

    Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

    eltechbook.ru

    Закон Ома для участка цепи, формула.

    Сила тока на участке цепи равна отношению напряжения на этом участке к его сопротивлению.

    Закон Ома выражает связь между тремя величинами, которые характеризуют протекание электрического тока в цепи, — силой тока I, напряже­нием U и сопротивлением R.

    Этот закон был установлен в 1827 г, немецким ученым Г. Омом и по­этому имеет его имя. В приведенной формулировке он называется также законом Ома для участка цепи.

    .

    Математически закон Ома записывается в виде следующей формулы:

    Зависимость силы тока от приложенной разности потенциалов на концах проводника называется вольт-амперной характеристикой (ВАХ) проводника.

    Для любого проводника (твердого, жидкого или газообразного) существует своя вольт-амперная характеристика. Наиболее простой вид имеет вольт-амперная характеристика металлических проводников, заданная законом Ома , и растворов электролитов. Знание вольт-амперной характеристики играет большую роль при изучении тока.

    Закон Ома — это основа всей электротехники. Из закона Ома следует:

    1. сила тока на участке цепи с постоянным сопротивлением пропорциональна напряжению на концах участка;
    2. сила тока на участке цепи с неизменным напряжением обратно пропорциональна сопротив­лению.

    Эти зависимости легко проверить экспериментально. Полученные с использованием схемы, представленной на рисунке выше, графики зависимости силы тока от напряжения при постоянном со­противлении () и силы тока от сопротивления представлены на рисунках ниже. В первом случае использован источник тока с регулируемым выходным напря­жением и постоянное сопротивление Ry во втором — аккумулятор и переменное сопротивление (магазин сопротивлений).

    www.calc.ru

    Закон Ома для участка цепи

    Скажу сразу, что закон Ома – основной закон электротехники и применяется для расчета таких величин, как: ток, напряжение и сопротивление в цепи.

    Рассмотрим электрическую цепь, приведенную на рисунке 1.

    Рисунок 1. Простейшая цепь, поясняющея закон Ома.

    Мы знаем, что электрический ток, то есть поток электронов, возникает в цепи между двумя точками (на рисунке А и Б) с разными потенциалами. Тогда следует считать, что чем больше разность потенциалов, тем большее количество электронов переместятся из точки с низким потенциалом (Б) в точку с высоким потенциалом (А). Количественно ток выражается суммой зарядов прошедших через заданную точку и увеличение разности потенциалов, то есть приложенного напряжения к резистору R, приведет к увеличению тока через резистор.

    С другой стороны сопротивление резистора противодействует электрическому току. Тогда следует сказать, что чем больше сопротивление резистора, тем меньше будет средняя скорость электронов в цепи, а это ведет к уменьшению тока через резистор.

    Совокупность двух этих зависимостей (тока от напряжения и сопротивления) известна как закон Ома для участка цепи и записывается в следующем виде:

    I=U/R

    Это выражение читается следующим образом: сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

    Следует знать что:

    I – величина тока, протекающего через участок цепи;

    U – величина приложенного напряжения к участку цепи;

    R – величина сопротивления рассматриваемого участка цепи.

    При помощи закона Ома для участка цепи можно вычислить приложенное напряжение к участку цепи (рисунок 1), либо напряжение на входных зажимах цепи (рисунок 2).

    Рисунок 2. Последовательная цепь, поясняющая расчет напряжения на зажимах цепи.

    В этом случае формула (1) примет следующий вид:

    U = I *R

    Но при этом необходимо знать ток и сопротивление участка цепи.

    Третий вариант закона Ома для участка цепи, позволяющий рассчитать сопротивление участка цепи по известным значениям тока и напряжения имеет следующий вид:

    R =U/I

    Как запомнить закон Ома: маленькая хитрость!

    Для того, что бы быстро переводить соотношение, которое называется закон Ома, не путаться, когда необходимо делить, а когда умножать входящие в формулу закона Ома величины, поступайте следующим образом. Напишите на листе бумаги величины, которые входят в закон Ома, так как показано на рисунке 3.

    Рисунок 3. Как запомнить закон Ома.

    Теперь закройте пальцем, ту величину, которую необходимо найти. Тогда относительное расположение оставшихся незакрытыми величин подскажет, какое действие необходимо совершить для вычисления неизвестной величины.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    www.sxemotehnika.ru

    § 2.6. Закон Ома для участка цепи, содержащего источник ЭДС. Обобщенный закон Ома

    § 2.6. Закон Ома для участка цепи, содержащего источник ЭДС. Обобщенный закон Ома. Закон (правило) Ома для участка цепи, содержащего источник ЭДС, позволяет найти ток этого участка по известной разности потенциалов (φа — φс)на концах участка цепи и имеющейся на этом участке ЭДС E.

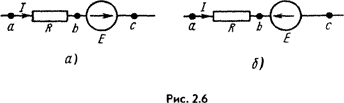

    Так, по уравнению (1.2) для схемы рис. 2.6, а

    по уравнению (2.2а) для схемы рис. 2.6, б

    (2.3а)

    Уравнение (2.3а) математически выражает закон Ома для участка цепи, содержащего источник ЭДС; знак плюс перед Е соответствует рис. 2.6, а, знак минус — рис. 2.6, б. В частном случае при Е = 0 уравнение (2.3а) переходит в уравнение (2.3).

    Пример 9. К зажимам а и с схемы рис. 2.7 подключен вольтметр, имеющий очень большое, теоретически бесконечно большое сопротивление (следовательно, его подключение или отключение не влияет на режим работы цепи).

    Если ток I = 10 А течет от точки а к точке с, то показание вольтметра U’ac = -18 В; если этот ток течет от точки с к точке а, то ac = -20 В. Определить сопротивление R и ЭДС Е.

    Решение. В первом режиме U’ac = -18 = — E + IR = — E + 10R, во втором ac = -20 = — E — IR = — E — 10R. Совместное решение дает Е = 19 В, R = 0,1 Ом.
