Охранные зоны ЛЭП и правила нахождения в них

Охранная зона линий электропередач – это зона, расположенная по обе стороны ЛЭП, в виде участка земли, водного пространства, включающая в себя также воздушное пространство над данным участком. Величина охранной зоны зависит от места прокладки линии электропередач (вдоль суши, через водоем), ее конструктивного исполнения (кабельной или воздушной), назначения (силовая линия или линия связи), класса напряжения линии. Приведем величину границ охранных зон кабельных и воздушных линий в зависимости от приведенных критериев.

Охранная зона воздушных ЛЭП, проходящих по суше, изменяется в зависимости от напряжения данных линий. Для ВЛ напряжением до 1000 В, включая линии связи, охранная зона является земельным участком и воздушным пространством вдоль линии по всей ее длине, на расстоянии не менее двух метров по обе стороны от данной линии; для высоковольтных ВЛ класса напряжения 6 и 10 кВ это расстояние — 10 м; для ВЛ-35 кВ – 15 м; для ВЛ-110 кВ – 20 м и т.д.

Для кабельных линий электропередач, проложенных в земле, охранная зона составляет один метр от места прокладки крайнего кабеля, не зависимо от его напряжения. Для кабельной линии связи это расстояние составляет 2 м.

Как воздушные, так и кабельные линии на всей своей протяженности могут проходить через различные водоемы, при этом охранная зона распространяется и на эти участки ЛЭП. Для воздушных линий, которые проходят через несудоходные водоемы, величина охранной зоны является такой же, как и на других участках данной ВЛ, проходящей по суше. При прохождении линии через судоходные водоемы охранная зона, не зависимо от величины напряжения, составляет 100 м.

Охранная зона КЛ, проложенных по дну водоемов, во всех случаях составляет 100 м.

Деятельность человека в охранной зоне ЛЭП

Для чего введено понятие охранной зоны линий электропередач? В первую очередь для обеспечения безопасности людей в отношении возможного удара током, нанесения травм в случае повреждения данной линии, а также для предотвращения возможного негативного воздействия электромагнитных излучений на организм человека.

В соответствии со статистикой и результатами исследований установлено, что продолжительное нахождение человека в пределах охранной зоны ЛЭП приводит к нарушению деятельности сердечно-сосудистой, нервной, эндокринной, нейрогормональной, иммунной и других систем и органов организма человека.

В охранной зоне ЛЭП запрещается строительство каких-либо зданий и сооружений. При этом земельные участки, вдоль которых проходят линий электропередач не изымаются у владельцев, они могут эксплуатироваться, но с определенными ограничениями, в зависимости от местных условий и тапа проходящих линий.

Например, если по территории земельного участка проходит кабельная линия и владелец данного земельного участка планирует производить земляные работы, то он должен учитывать, что в пределах охранной зоны проходящей кабельной линии данные работы производить запрещено.

Если земельный участок будет использоваться для выращивания сельскохозяйственных культур, следует учитывать тот факт, что проходящая по территории участка ЛЭП может повредиться и ремонтная бригада, устраняя возникшее повреждение, приведет в негодность часть выращиваемых культур.

Ограничение ведения деятельности в охранной зоне линий обусловлено не только безопасностью людей, но и необходимостью предупреждения возможного повреждения линий, нарушения их нормальной работы. Ниже приведем ограничения деятельности в пределах охранной зоны линий электропередач.

В охранной зоне ЛЭП запрещается:

производить взрывные, земляные, мелиоративные работы;

складировать мусор, грунт, солому, снег и т.п.;

поливать сельскохозяйственные культуры, выливать агрессивные вещества, которые могут привести к разрушению кабельных линий или опор воздушных линий;

закрывать существующие подъезды к линиям электропередач;

допускать длительное нахождение людей;

производить какие-либо действия, которые могут привести к нарушению нормального режима работы электрических сетей;

производить монтаж/демонтаж различных конструкций, зданий, сооружений, коммуникаций без предварительного согласования с организацией, обслуживающей ЛЭП, проходящие вблизи места планируемых работ.

При оформлении документов на новый земельный участок, вдоль которого проходит линия электропередач, или при планировании проведения каких-либо работ необходимо получить разрешение организации, которая осуществляет обслуживание данных электрических сетей. Особое внимание следует уделить кабельным линиям, очень часто которые обнаруживаются только в случае их случайного повреждения в процессе проведения земляных работ на участке.

Правила нахождения в охранной зоне ЛЭП

Если говорить о вреде электромагнитного излучения линий электропередач, то в данном случае, чем дальше находится человек от линии электропередач, тем меньше он подвергается негативному воздействию электромагнитного излучения. Поэтому необходимо, при наличии возможности, находиться как можно дальше от проходящих высоковольтных линий электропередач или же сократить время пребывания в зоне возможного электромагнитного излучения.

Линии электропередач несут в себе смертельную опасность, особенно это касается высоковольтных ЛЭП. Поэтому, находясь в непосредственной близости к линиям электропередач, следует придерживаться следующих правил безопасности.

Запрещается приближаться к лежащему на земле оголенному проводу, так как высока вероятность того, что он находится под напряжением. Если человек приблизится к проводу на расстояние менее восьми метров, то он попадет под действие шагового напряжения и будет поражен электрическим током. Если провод оказался на расстоянии менее 8 м от человека, то следует покинуть опасный участок, передвигаясь «гусиным шагом», не отрывая при этом ноги одна от другой.

Также следует помнить о том, что существует такое понятие, как допустимое расстояние до частей электроустановки, которые находятся под рабочим напряжением. Например, при чрезмерном провисании оголенных проводов, человек, при приближении к ним на недопустимое расстояние будет поражен электрическим током.

Запрещается приближаться к ЛЭП, которые находятся в аварийном состоянии или имеют признаки повреждения. Например, если слышны потрескивания, видна электрическая дуга, то линия может в любой момент повредиться и нанести вред человеку.

electricalschool.info

Охранные зоны линий электропередач и объектов электросетевого хозяйства. Размеры зон

Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (Постановление Правительства РФ № 160 от 24.02.2009 в редакции от 17.05.2016 г.)

Введение таких правил обусловлено вредным воздействием электромагнитного поля на здоровье человека.

Так, по информации Центра электромагнитной безопасности, в соответствии с результатами проведённых исследований, установлено, что у людей, проживающих вблизи линий электропередачи и трансформаторных подстанций, могут возникать изменения функционального состояния нервной, сердечно-сосудистой, нейрогорморальной и эндокринной систем, нарушаться обменные процессы, иммунитет и воспроизводительная функции.

Поэтому, чем дальше от источников электромагнитного поля находится строение, тем лучше.

В то же время существуют такие зоны, где строительство категорически запрещено.

Земельные участки, расположенные в охранных зонах ЛЭП, у их собственников, владельцев или пользователей не изымаются.

Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Установление охранных зон не влечёт запрета на совершение сделок с земельными участками, расположенными в этих охранных зонах.

Ограничения (обременения) в обязательном порядке указываются в документах, удостоверяющих права собственников, владельцев или пользователей земельных участков (свидетельства, кадастровые паспорта).

Ограничения прав касаются возможности (точнее, невозможности) ведения капитального строительства объектов с длительным или постоянным пребыванием человека (домов, коттеджей, производственных и непроизводственных зданий и сооружений) в охранной зоне ЛЭП.

Для проведения необходимых уточнений при застройке участков с обременениями ЛЭП необходимо обратиться в электросетевую организацию.

Дальность распространения электромагнитного поля (и опасного магнитного поля) от ЛЭП напрямую зависит от её мощности.

Даже при беглом взгляде на висящие провода можно примерно установить класс напряжения ЛЭП.

Определяется это по числу проводов в связке, то есть не на опоре, а в фазе:

  • 4 провода — для ЛЭП 750 кВ;
  • 3 провода — для ЛЭП 500 кВ;
  • 2 провода — для ЛЭП 330 кВ;
  • 1 провод — для ЛЭП ниже 330 кВ.
  • Можно ориентировочно определить класс напряжения ЛЭП и по числу изоляторов в гирлянде:

  • 10-15 шт. — для ЛЭП 220 кВ;
  • 6-8 шт. — для ЛЭП 110 кВ;
  • 3-5 шт. — для ЛЭП 35кВ;
  • 1 шт. — для ЛЭП ниже 10 кВ.
  • Исходя из мощности ЛЭП, для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи (санитарные правила СниП № 2971-84 – «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты»).

    Для воздушных высоковольтных линий электропередачи (ВЛ) устанавливаются санитарно-защитные зоны по обе стороны от проекции на землю крайних проводов.

    Эти зоны определяют минимальные расстояния до ближайших жилых, производственных и непроизводственных зданий и сооружений:

    • 2 м — для ВЛ ниже 1кВ,
    • 10 м — для ВЛ 1-20 кВ
      • 15 м — для ВЛ 35 кВ
      • 20 м — для ВЛ 110 кВ
    • 25 м — для ВЛ 150-220 кВ
    • 30 м — для ВЛ 330 кВ, 400 кВ, 500 кВ
    • 40 м — для ВЛ 750 кВ
    • 55 м — для ВЛ 1150 кВ
    • 100 м — для ВЛ через водоёмы (реки, каналы, озёра и др.).
    • Дословно из Постановления Правительства РФ от 24 февраля 2009 г. №160 о порядоке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон:

      1.Требования к границам установления охранных зон объектов электросетевого хозяйства

    • проектный номинальный класс напряжения до 1 кВ — 2 м
    • для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т.д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий.

    • проектный номинальный класс напряжения 1-20 кВ — 10 м
    • (5 м — для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

    • проектный номинальный класс напряжения 35 кВ — 15 м.
    • проектный номинальный класс напряжения 110 кВ — 20 м.
    • Охранные зоны для ВЛ-6 (10) кВ и ВЛЗ-6 (10 кВ):

    • 10 м — воздушная линия, выполненная неизолированным проводником ВЛ-6 (10) кВ при любых условиях прохождения;
    • 5 м — воздушная линия, выполненная изолированным проводником ВЛЗ-6 (10) кВ (только в границах населённого пункта).
    • 2. Установление охранных зон

      Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

      Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее — сетевая организация).

      Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, которое должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.

      После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учета), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества, на основании которого указанный федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учета недвижимого имущества сведений о границах охранной зоны.

      Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.

      Примечание

    • Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений.
    • Допускается для ЛЭП (ВЛ) до 20 кВ принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 м.
    • Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается.
    • Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I-II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ только над производственными зданиями электрических подстанций.
    • 3. В охранной зоне ЛЭП (ВЛ) запрещается

      1. Производить строительство, капитальный ремонт, снос любых зданий и сооружений.
      2. Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур.
      3. Размещать автозаправочные станции.
      4. Загромождать подъезды и подходы к опорам ВЛ.
      5. Устраивать свалки снега, мусора и грунта.
      6. Складировать корма, удобрения, солому, разводить огонь.
      7. Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.
      8. Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

        Нарушение требований «Правил охраны электрических сетей напряжение свыше 1000 В», если оно вызвало перерыв в обеспечении электроэнергией, может повлечь административную ответственность:

      9. физические лица наказываются штрафом в размере от 5 до 10 минимальных размеров оплаты труда;
      10. юридические лица наказываются штрафом от 100 до 200 МРОТ.
      11. www.zemvopros.ru

        800 (постоянный ток)

        6.9. Во избежание повреждения действующих линий электропередач в процессе строительства устанавливаются охранные зоны в обе стороны от крайних проводов согласно данных таблицы 19.

        От 1 до 20 включительно

        6.10. Проезд автомобилей, грузоподъемных машин и механизмов в охранной зоне ВЛ, а также установка и работа машин и механизмов должны осуществляться под наблюдением одного из работников местных электросетей или производителя работ, имеющего группу допуска IV, а при выполнении строительно-монтажных работ в охранной зоне ВЛ — под наблюдением ответственного руководителя местных электросетей или производителя работ, имеющего группу допуска III. В строке «Отдельные указания» наряда-допуска должна быть сделана запись о назначении работника, ответственного за безопасное производство работ кранами с указанием должности, фамилии и инициалов.

        6.11. При проезде под ВЛ подъемные и выдвижные части грузоподъемных машин и механизмов должны находиться в опущенном положении. Допускается в пределах рабочего места перемещение грузоподъемных машин по ровной местности с поднятым рабочим органом без груза и людей на подъемной или выдвижной части, если такое перемещение разрешается по заводской инструкции и при этом не требуется проезжать под не отключенными шинами и проводами ВЛ. Под ВЛ автомобили, грузоподъемные машины и механизмы должны проезжать в местах наименьшего провеса проводов (у опор).

        6.12. При установке машины оборудованной экскаваторным ковшом на месте работы Производителем работ совместно с допускающим должен быть определен необходимый сектор перемещения стрелы. Этот сектор до начала работ должен быть ограничен шестами с флажками, а в ночное время сигнальными огнями.

        6.13. Установка и работа грузоподъемных механизмов непосредственно под проводами ВЛ напряжением до 35 кВ включительно, находящимися под напряжением, не допускается.

        В темное время суток работу с грузоподъемными машинами можно проводить только при отключении ЛЭП и достаточном освещении рабочего места и ЛЭП.

        6.14. Передвижение строительных машин и механизмов под ЛЭП допускается, если машина имеет высоту от отметки дороги или земли не более 5 м при передвижении по автомобильным дорогам и 3,5 м при передвижении по грейдерным и проселочным дорогам и без дорог.

        6.15. При проезде, установке и работе автомобилей, грузоподъемных машин и механизмов расстояния от подъемных и выдвижных частей, стропов, грузозахватных приспособлений, грузов до токоведущих частей, находящихся под напряжением, должны быть не менее 4 метров.

        Выполнение работ в охранных зонах ВЛ с использованием различных подъемных машин и механизмов с выдвижной частью допускается только при условии, если расстояние по воздуху от машины (механизма) или от ее выдвижной или подъемной части , а также от ее рабочего органа или поднимаемого груза в любом положении (в том числе и при наибольшем подъеме или вылете) до ближайшего провода, находящегося под напряжением, будет не менее указанного в таблице 20.

        studfiles.net

        Правила работ в охранной зоне вл

        8.4. МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ В ОХРАННОЙ ЗОНЕ ВЛ

        Для охраны электрических сетей напряжением до 1000 В устанавливаются охранные зоны вдоль воздушных линий электропередачи (за исключением ответвлений к вводам в здания) в виде участка земли, ограниченного параллельными прямыми, отстоящими от проекций крайних проводов на поверхность земли (при неотклоненном их положении) на 2 м с каждой стороны.

        Охранные зоны электрических сетей напряжением свыше 1000 В устанавливаются вдоль воздушных линий электропередачи в виде земельного участка и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при неотклоненном их положении.

        Расстояние от крайних проводов в зависимости от напряжения линии:

        Предприятия, организации и учреждения, получившие письменное согласие на ведение указанных работ в охранных зонах электрических сетей, обязаны выполнять их с соблюдением условий, обеспечивающих сохранность этих сетей.

        Строительно-монтажные работы в охранной зоне воздушной линии электропередачи производятся под непосредственным руководством инженерно-технического работника, ответственного за безопасность производства работ, при наличии письменного разрешения организации – владельца линий и наряда-допуска, определяющего безопасные условия работ и выдаваемого в соответствии с требованиями СНиП 12–03—2001 и Правилами безопасности при строительстве линий электропередачи и производстве электромонтажных работ.

        Создание безопасных условий для производства строительно-монтажных работ в условиях влияния действующих ВЛ сводится к обеспечению допустимых уровней напряженности электрического поля и наведенного напряжения на рабочих местах, ограничению времени пребывания в зоне повышенной напряженности, соблюдению нормируемых расстояний до элементов, которые могут оказаться под опасным потенциалом, устройству защитного заземления, применению средств индивидуальной и коллективной защиты.

        Работа в действующих электроустановках допускается в случае, если исключено приближение людей, машин и грузоподъемных кранов к находящимся под напряжением токоведущим частям на расстояние менее указанного в табл. 8.4. Работы в действующих электроустановках персонал строительно-монтажной организации должен выполнять по наряду-допуску по форме Прил. 6. При невозможности соблюдения указанных расстояний работа в действующих электроустановках без их отключения и заземления запрещается.

        В действующих электроустановках работы с применением грузоподъемных машин и механизмов производятся в соответствии с требованиями «Межотраслевых правил по охране труда при погрузочно-разгрузочных работах и размещении грузов» (ПОТ Р М-007—98) и «Межотраслевых правил по охране труда при эксплуатации промышленного транспорта» (ПОТ Р М-008—99).

        В действующих электроустановках работы с применением грузоподъемных машин и механизмов производятся по наряду-допуску (Прил. 7).

        При всех работах в ОРУ и в пределах охранной зоны ВЛ без снятия напряжения механизмы и грузоподъемные машины должны заземляться. Грузоподъемные машины на гусеничном ходу при их установке непосредственно на грунте заземлять не требуется.

        Технические мероприятия, обеспечивающие безопасность работ в действующих электроустановках (отключение, проверка отсутствия напряжения, наложение переносных заземлений и др.), должны выполняться персоналом эксплуатационного предприятия.

        Границы опасных зон, в пределах которых действует опасность поражения электрическим током

        Не допускается использовать не принятые в эксплуатацию электрические сети (распределительные устройства, щиты, панели, отдельные ответвления, линии электропередачи) в качестве временных для энергоснабжения электромонтажных работ, а также производить электромонтажные работы на смонтированной и переданной под наладку электроустановке без разрешения наладочной организации.

        При необходимости подачи оперативного тока для опробования электрических цепей и аппаратов на них следует установить предупреждающие плакаты или знаки, а работы, не связанные с опробованием, должны быть прекращены, и люди выведены. Подача напряжения для опробования электрооборудования проводится по письменной заявке ответственного лица электромонтажной организации.

        На ВЛ под наведенным напряжением работы с земли, связанные с прикосновением к проводу, опущенному с опоры вплоть до земли, должны проводиться с использованием электрозащитных средств (перчатки, штанги) или с металлической площадки, соединенной для выравнивания потенциалов проводником с этим проводом. Работы с земли без применения электрозащитных средств и металлической площадки допускаются при условии заземления провода в непосредственной близости к каждому месту прикосновения.

        На ВЛ под наведенным напряжением перекладку проводов из раскаточных роликов в поддерживающие зажимы следует проводить в направлении, обратном направлению раскатки. Во время перекладки проводов в зажим смежный анкерный пролет, в котором перекладка уже закончена, следует рассматривать как находящийся

        под наведенным напряжением. Выполнять на нем работы, связанные с прикосновением к проводам, разрешается только после заземления их на рабочем месте.

        Работы под напряжением разрешается производить при следующих атмосферных условиях:

        температура воздуха – от —20 до +40 °C;

        относительная влажность воздуха – не более 90 % (измеренная гигрометром на месте производства работ); скорость ветра не более 10 м/с.

        Запрещается производить работы при осадках в виде дождя и снега при тумане и инее, гололеде на опорах и проводах, приближении грозы. При возникновении указанных погодных условий либо при появлении разрядов на изолирующих приспособлениях начатые работы должны быть прекращены, электромонтеры удалены от токоведущих частей; устройства, приспособления и средства защиты сняты с линии и уложены в места хранения.

        Работы под напряжением должны производиться с предварительным уведомлением дежурного диспетчера, осуществляющего управление данной ВЛ. На время работ под напряжением на ключах управления выключателей ремонтируемой ВЛ следует вывесить предупредительные плакаты «Работа под напряжением – повторно не включать».

        В качестве основных изолирующих устройств для работ под напряжением могут применяться специальные полимерные изоляторы (либо линейные полимерные изоляторы), изолирующие лестницы, полипропиленовые канаты.

        Длина изолирующего полипропиленового каната, один конец которого находится под потенциалом провода, а другой – под потенциалом земли, в зависимости от напряжения линии должна быть не менее:

        При подъеме и спуске с опоры гирлянды, отдельных изоляторов, устройств и приспособлений с помощью изолирующего полипропиленового каната последний не должен касаться токоведущих частей. В случае применения для указанной цели неизолирующего каната, выполненного из капрона или с примесью натурального волокна, расстояние от каната до токоведущих частей должно быть не менее длины каната, указанной выше.

        При приближении к токоведущим частям ВЛ изолирующих приспособлений, используемых для доставки электромонтера к проводам фазы, электромонтеры во избежание попадания под шаговое напряжение должны находиться на расстоянии не менее 8 м от стоек и оттяжек опоры или использовать диэлектрические боты и т. п. для изоляции от земли. Работающие на земле не должны находиться под элементами ВЛ, на которых производится работа. Запрещается приближаться к изолированному от опоры грозозащитному тросу на расстояние менее 1 м.

        Доставка электромонтера к проводу производится с земли в подвесном монтерском сиденье с помощью полимерного изолятора, изолирующих полипропиленовых канатов, системы блоков, установленных на опоре и механической лебедки. Для страховки при подъеме (спуске) электромонтера применяется дополнительный полипропиленовый канат, соединенный со страхующим устройством или приспособлением.

        Изолирующие полипропиленовые канаты, предназначенные для подъема и перемещения подвесного монтерского сиденья или тележки с электромонтером, должны иметь запас механической прочности (отношение разрывной нагрузки к номинальной) не менее 12, другие полипропиленовые канаты – не менее 6.

        Доставка электромонтера к проводу может производиться двумя способами, с помощью:

        подвесного монтерского сиденья, подвешенного к полимерному изолятору, шарнирно закрепленному к траверсе опоры, и изолирующих полипропиленовых канатов;

        жесткой подвесной изолирующей лестницы, закрепленной шарнирно на траверсе опоры, и изолирующих полипропиленовых канатов.

        Выполнение работ под напряжением при подъеме к проводам ВЛ в подвесном монтерском сиденье с земли допускается при условии обеспечения в процессе работы промежутка между крайним проводом расщепленной фазы и стойкой опоры (при отклоненном положении изолирующей подвески под действие ветра) не менее:

        Перед подъемом электромонтера на опору (к проводу) руководитель работ должен проверить правильность соединения всех элементов экранирующего комплекта.

        www.e-reading.mobi

        Работы в охранных зонах линий электропередач

        Статьи по теме

        Высоковольтная линия электропередач (ВЛ, ЛЭП) – зона повышенной опасности для проведения строительно-монтажных работ.

        Охранная зона расположена вдоль воздушных линий электропередачи — в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении.

        Охранная зона ВЛ ограничена расстоянием от крайних проводов в зависимости от напряжения линии, до 20 кВ — 10 метров, до 35 кВ – 15 метров и т.д. (постановление Правительства РФ «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон» от 24.02.2009 г. № 160).

        В отношении владельца линии ВЛ – это передающая часть действующей электроустановки, для строительно-монтажных организаций ВЛ – зона повышенной опасности поражения электрическим током. Работы необходимо проводить в соответствии с разделом IV. Охрана труда при производстве работ в действующих электроустановках Правил по охране труда при эксплуатации электроустановок, утвержденных приказом Минтруда России от 24.07.2013 г. № 328н.

        Вдоль воздушных линий, периметр подстанций, вдоль распределительных устройств, находящихся в лесных массивах и зеленых насаждениях, для поддержания установленной ширины просек, должна периодически производиться расчистка от кустарников, обрезка деревьев по согласованию с лесхозами. Просека всегда должна быть расчищенной.

        Таким же образом должны быть вырублены отдельные деревья, растущие вне просеки и угрожающие падением на провода или опоры ЛЭП.

        Антикоррозионные покрытия металлических деталей электроустановок должны восстанавливаться по мере необходимости по распоряжению технического руководителя ВЛ.

        На ВЛ напряжением выше 1000 В, подверженных интенсивному образованию льда, должна осуществляться плавка гололеда электрическим током.

        На участках ЛЭП, подверженных интенсивному загрязнению окружающей средой, должна применяться специальная или усиленная изоляция и выполняться чистка изоляторов.

        Смотрите вебинар на тему «Управление охраной труда на предприятии»:

        В местах пересечения ЛЭП с автодорогами, по которым предусматривается передвижение транспортных средств с высотой более 3 м, должны устанавливаться дорожные знаки, указывающие допустимую высоту движущегося транспорта с грузом.

        Организация, эксплуатирующая электрические сети, должна следить за исправностью:

      12. дорожных знаков, ограждений, габаритов, устанавливаемых на пересечениях ВЛ с автомобильными дорогами;
      13. дорожных знаков, устанавливаемых на пересечениях ВЛ 330 кВ и выше с автомобильными дорогами, запрещающих остановку транспорта в охранных зонах этих ВЛ.
      14. Установка и обслуживание указанных знаков производятся организацией, в ведении которой находятся автомобильные дороги.

        Организация работы подрядных организаций в охранной зоне высоковольтных воздушных линий электропередачи

        Взаимодействие подрядных организаций по охране труда должны проводиться в соответствие с п. 4.10.5.2 ГОСТ 12.0.230-2007 «ССБТ. Системы управления охраной труда. Общие требования».

        Работы строительно-монтажных организаций в охранной зоне ВЛ запрещены, и в необходимых случаях могут выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети. В охранной зоне действующей ВЛ работы проводят в соответствии с разделом IV. Охрана труда при производстве работ в действующих электроустановках Правил по охране труда при эксплуатации электроустановок, утвержденных приказом Минтруда России от 24.07.2013 г. № 328н.

        Подрядные (СМР и наладочные) работы на территории владельца ВЛ должны производиться в соответствии с договором или иным письменным соглашением строительно-монтажной организации (СМО), в котором должны быть указаны сведения о содержании, объеме и сроках выполнения работ. Перед началом работ СМО должна представить список работников, которые имеют право выдачи нарядов и быть руководителями работ, с указанием фамилии и инициалов, должности, группы по электробезопасности.

        Перед началом работ руководитель или уполномоченный представитель организации (обособленного подразделения) совместно с представителем СМО должны составить акт-допуск на производство работ на территории действующего предприятия по форме.

        Актом-допуском должны быть определены: места создания видимых разрывов электрической схемы, образованных для отделения выделенного для СМО участка от действующей электроустановки, и места установки защитного заземления; место и вид ограждений, исключающих возможность ошибочного проникновения работников СМО за пределы зоны работ; места входа (выхода) и въезда (выезда) в зону работ; наличие опасных и вредных факторов. В акте-допуске или отдельном распоряжении организации (обособленного подразделения) — владельца электроустановок указываются работники, имеющие право допуска к работе работников СМО и право подписи наряда-допуска. При этом один экземпляр распоряжения выдается представителю СМО.

        Ответственность за соблюдение мероприятий, обеспечивающих безопасность производства работ, предусмотренных актом-допуском, несут руководители СМО и организации — владельца электроустановок.

        По прибытии на место проведения работ персонал СМО должен пройти вводный и первичный инструктажи по безопасности труда с учетом местных особенностей, имеющихся на выделенном участке опасных факторов, а работники, имеющие право выдачи нарядов и быть руководителями работ, дополнительно должны пройти инструктаж по схемам электроустановок. Инструктаж должен производить руководитель (или уполномоченный им работник) подразделения организации — владельца электроустановок. Проведение инструктажа должно фиксироваться в журналах регистрации инструктажей СМО и подразделения организации — владельца электроустановок.

        Подготовка рабочего места для выполнения строительно-монтажных работ выполняется по заявке СМО работниками организации — владельца электроустановок.

        Зона работ, выделенная для СМО должна иметь защитное ограждение, препятствующее ошибочному проникновению персонала СМО в действующую часть электроустановки.

        Пути прохода и проезда персонала, машин и механизмов СМО в выделенную для выполнения работ огражденную зону, как правило, не должны пересекать территорию или помещения действующей части электроустановок.

        Обязанности ответственных лиц за соблюдение правил электробезопасности

        Первичный допуск к работам на территории организации должен проводиться допускающим из числа персонала организации — владельца электроустановок. Допускающий расписывается в наряде-допуске, выданном работником СМО, ответственным за выдачу наряда-допуска. После этого руководитель работ СМО разрешает приступить к работе.

        В тех случаях, когда зона работ не выгорожена или путь следования работников СМО в выделенную зону проходит по территории или через помещения действующего РУ, ежедневный допуск к работам персонала СМО должен выполнять допускающий, а работы в ней должны проводиться под надзором наблюдающего из числа персонала организации — владельца электроустановок.

        Наблюдающий наравне с ответственным руководителем (исполнителем) СМО несет ответственность за соответствие подготовленного рабочего места указаниям, предусмотренным в наряде-допуске, за наличие и сохранность установленных на рабочем месте заземлений, ограждений, плакатов и знаков безопасности, запирающих устройств приводов и за безопасность работников СМО в отношении поражения электрическим током.

        Допуск персонала СМО к работам в охранной зоне линии электропередачи, находящейся под напряжением, а также в пролете пересечения с действующей ВЛ, проводят допускающий из числа персонала организации, эксплуатирующей линию электропередачи, и ответственный руководитель работ СМО. При этом допускающий осуществляет допуск ответственного руководителя и исполнителя каждой бригады СМО.К работам в охранной зоне отключенной линии электропередачи и на самой отключенной линии допускающему разрешается допускать только ответственного руководителя работ СМО, который затем должен сам производить допуск остального персонала СМО.

        Выполнение работ в охранной зоне линии электропередачи, находящейся под напряжением, проводится с разрешения ответственного руководителя работ СМО и под надзором наблюдающего из персонала организации, эксплуатирующей линию электропередачи. Выполнение работ в охранной зоне отключенной линии электропередачи и на самой отключенной линии проводится с разрешения допускающего организации – владельца ВЛ, эксплуатирующей линию электропередачи, после установки заземлений.

        Выполнение работ СМО в охранных зонах ВЛ с использованием подъемных машин и механизмов с выдвижной частью допускается с учетом требований пункта 45.6 Правил по охране труда при эксплуатации электроустановок, и только при условии, если расстояние по воздуху от машины (механизма) или от ее выдвижной или подъемной части, от ее рабочего органа или поднимаемого груза в любом положении до ближайшего провода, находящегося под напряжением, будет не менее расстояния, указанного в таблице № 8 Правил по охране труда при эксплуатации электроустановок.

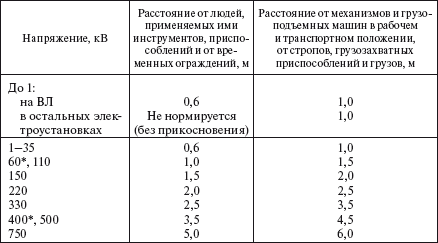

        Допустимые расстояния до токоведущих частей, находящихся под напряжением

        Напряжение ВЛ, кВ

        минимальное, измеряемое техническими средствами

        свыше 35 до 110

        свыше 110 до 220

        свыше 220 до 400

        свыше 400 до 750

        свыше 750 до 1150

        Для получения письменного решения о согласовании работ в охранной зоне линий электропередачи, строительно-монтажная подрядная организация не позднее чем за 15 рабочих дней до начала работ направляет главному инженеру филиала владельца линии письмо с приложением ПОС или ППР для согласования с представителями владельца ВЛ, имеющими право согласования, при проведении работ автовышками и грузоподъемной техникой в охранной зоне ВЛ.

        Сопроводительное письмо должно быть оформлено на фирменном бланке, зарегистрировано, подписано руководителем и заверено печатью. Письмо должно содержать следующую информацию:

      15. содержание, объемы и сроки выполнения работ и режим работы персонала подрядной организации (рабочие, выходные дни, количество смен, их продолжительность и т.д.).
      16. наименование объекта, на котором планируется выполнение работ с указанием координат (квадратов, и т.д) с привязкой к местности.
      17. списки работников, фамилия, имя, отчество, паспортные данные, их квалификационные группы, наименование должностей, в качестве какого персонала работают, указание их прав и обязанностей.
      18. списки лиц, ответственных за безопасное проведение работ.
      19. При работе спецтехники в зоне влияния ВЛ обязательным элементом проекта производства работ является типовая технологическая карта. В данной карте подрядная организация регламентирует процесс выполнения работ на территории заказчика.

        В соответствии с ГОСТ 12.0.230-2007 «ССБТ. Системы управления охраной труда. Общие требования» (п. 4.10.5.2), организация, привлекающая для выполнения определенного вида работ подрядчиков, должна обеспечить выполнение подрядчиками мероприятий по охране труда.

        Эти мероприятия призваны устанавливать эффективную связь и координацию между соответствующими уровнями управления организации и подрядчиком до начала работы. При этом следует обеспечивать условия передачи информации об опасностях и меры по предупреждению и ограничению их воздействия.

        — перечень автотехники и грузоподъемных механизмов, приложение технологических карт на работу СМО в работах в охранной линии ЛЭП, остающейся под напряжением, а также в пролете пересечения с действующей ВЛ.

        Установка и работа грузоподъемных механизмов непосредственно под проводами ВЛ напряжением до 35 кВ включительно, находящимися под напряжением, не допускается.

        При всех работах в пределах охранной зоны ВЛ без снятия напряжения механизмы и грузоподъемные машины должны заземляться. Грузоподъемные машины на гусеничном ходу при их установке непосредственно на грунте заземлять не требуется.

        При разработке траншеи (котлована) допускается работа экскаватора непосредственно под проводами воздушной линии электропередачи, находящихся под напряжением 110 кВ и выше. При этом должны быть соблюдены условия, что расстояние от подъемной или выдвижной частей экскаватора, а также от перемещаемого им грунта, находящихся в любом положении, до ближайшего провода должно быть не менее указанного в таблице параметров опасной зоны для соответствующего напряжения So .

        Рис. Работа одноковшового экскаватора непосредственно под воздушной линией электропередач

        В случае невыполнения вышеизложенных условий разработку траншеи (котлована) по ЛЭП необходимо производить вручную.

        Протяженность участка разрабатываемого под ЛЭП вручную определяется по формуле:

        При проезде под линией электропередач, находящейся под напряжением, рабочие органы машин должны находиться в транспортном положении (кран-трубоукладчик должен быть с опущенной стрелой).

        Передвижение машин вне дорог, под проводами линии электропередач, находящихся под напряжением, следует проводить в месте наименьшего провисания проводов (ближе к опоре), при этом необходимо соблюдать габариты механизмов по высоте. При передвижении и транспортировке строительных грузов и строительных машин по дорогам без покрытия высота верхних выступающих частей не должна превышать 3,5 метров.

        При транспортировке строительных грузов и строительных машин по дорогам с твердым покрытием высота верхней выступающей части не должна превышать 5 метров.

        Стоянка машин в охранной зоне ЛЭП допускается только по письменному разрешению организации, эксплуатирующей линию передач. Допускается в пределах рабочего места перемещение грузоподъемных машин по ровной местности с поднятым рабочим органом без груза и людей на подъемной или выдвижной части, если такое перемещение разрешается по заводской инструкции и при этом не требуется проезжать под не отключенными шинами и проводами ВЛ.

        При переезде строительной техники и автомобильного транспорта под ЛЭП на расстоянии 10 м в обе стороны от ЛЭП установить столбы, вывесить сигнальную ленту и щиты с надписью “Осторожно! ЛЭП — высокое напряжение”.

        При передвижении машин под проводами действующих ЛЭП расстояние по вертикали (Н) между самой верхней точкой машины и нижней точкой провисания провода в зависимости от напряжения воздушной линии должно быть не менее указанного в таблице 3.

        При установке трубоукладчика на месте работы производителем работ совместно с допускающим должен быть определен необходимый сектор перемещения стрелы. Этот сектор до начала работ должен быть ограничен шестами с флажками, а в ночное время сигнальными огнями.

        Устанавливать грузоподъемную машину (механизм) на выносные опоры и переводить ее рабочий орган из транспортного положения в рабочее должен управляющий ею машинист. Не разрешается привлекать для этого других работников.

        Складирование материалов и оборудования в охранной зоне запрещается.

        Границы охранной и опасной зоны устанавливаются в обе стороны от крайних проводов для соответствующего напряжения.

        При приближении грозы, лицо, ответственное за безопасное производство работ, обязано прекратить работы и вывести всех работающих из зоны работ на расстояние не ближе 30 метров от ЛЭП. Во время грозы производство работ и пребывание людей в охранной категорически запрещено. Стрелы крана или подъемного механизма с токоведущими частями, находящимися под напряжением, машинист должен принять меры к быстрейшему разрыву возникшего контакта и отведению подвижной части механизма от токоведущих частей на расстояние не менее 4 метров, предупредив окружающих работников о том, что механизм находится под напряжением.

        Категорически запрещается работа грузоподъемных машин при ветре, вызывающем приближение на недопустимое расстояние грузов или свободных от них тросов и канатов, с помощью которых поднимается груз, до находящихся под напряжением токоведущих частей, при работе грузоподъемных машин и механизмов пребывание людей под поднимаемым грузом, а также в непосредственной близости (ближе 5 м) от натягиваемых проводов (тросов), упоров, креплений и работающих механизмов.

        При проезде, установке и работе автомобилей, грузоподъемных машин и механизмов расстояния от подъемных и выдвижных частей, стропов, грузозахватных приспособлений, грузов до токоведущих частей, находящихся под напряжением, должны быть не менее 4 м.
        Установка и работа кранов-трубоукладчиков на расстоянии менее 30 м от крайнего провода линии электропередачи или воздушной электрической сети напряжением более 42 В осуществляются только по наряду-допуску, определяющему безопасные условия работы. Порядок организации производства работ вблизи линии электропередачи, выдачи наряда-допуска и инструктажа устанавливается приказом по организации, производящей погрузочные работы, и производителем работ.

        Если в результате соприкосновения или электрического разряда произойдет возгорание строительной машины, не позволяющее оставаться в ней, машинист должен, не держась руками за части машины, спрыгнуть на землю сразу обеими ногами и оставаться на одном месте до снятия напряжения с ЛЭП. Удаляться от машины до снятия напряжения с линии можно прыжками на одной или двух ногах одновременно, или мелкими шагами, не превышающими длину стопы.

        При обнаружении на действующей ЛЭП оборвавшегося и лежащего на земле или провисающего провода запрещается приближаться к нему на расстояние менее 8 метров.

        Если поставить охрану не представляется возможным, необходимо установить предупредительные знаки и укрепить их на стойках вблизи обрыва по радиусу с четырех сторон, но не ближе 8 метров, то есть за пределами шагового напряжения.

        После устройства ограждения для установки предупредительных знаков следует немедленно сообщить в эксплуатирующую организацию о местонахождении обрыва.

        Для отделения пострадавшего от токоведущих частей, находящихся под напряжением, следует надеть диэлектрические перчатки и боты и действовать штангой или изолирующими клещами, рассчитанными на соответствующее напряжение.

        При этом надо помнить об опасности напряжения шага, если токоведущая часть (провод и т.п.) лежит на земле, и после освобождения пострадавшего от действия тока необходимо вынести его из опасной зоны.

        На линиях электропередачи, когда нельзя быстро отключить их из пунктов питания, для освобождения пострадавшего, если он касается проводов, следует произвести замыкание проводов накоротко, набросив на них неизолированный провод.

        Провод должен иметь достаточное сечение, чтобы он не перегорел при прохождении через него тока короткого замыкания. Перед тем как произвести наброс, один конец провода надо заземлить (присоединить его к телу металлической опоры, заземляющему спуску и др.). Для удобства наброса на свободный конец проводника желательно прикрепить груз. Набрасывать проводник надо так, чтобы он не коснулся людей, в том числе оказывающего помощь и пострадавшего. Если пострадавший касается одного провода, то часто достаточно заземлить только этот провод.

        www.trudohrana.ru
