Входной коллектор ВЕЗА Канал-ВКО

Входной коллектор ВКО-ОСА (Веза)

Типоразмер

D

D1

D2

D3

D4

Dвх

L

n

n1

Масса, кг

400

430

460

540

570

485

92

3,4

450

480

510

585

546

103

6

3,5

500

530

560

650

690

606

115

620

660

720

760

680

129

8

5,9

630

730

805

840

764

145

12

7,7

710

770

810

910

950

861

163

9,9

800

860

900

1045

1090

970

184

13,1

960

1145

1092

207

16

14,5

1000

1070

1110

1265

1315

1213

230

21

1120

1195

1235

1410

215

14

11

27

1215

1320

1360

1460

1358

201

20

28,3

Предназначение входного коллектора ВЕЗА для осевых ветиляторов

Входной коллектор Веза КАНАЛ-ВКО-ОСА предназначен для того, чтоб согласно правилам, сформировались поля скоростей при входе воздушного потока на лопатки рабочих колес вентиляторов серий ОСА при функционировании оборудования на входе без наличия сети.

Осевые входные коллекторы должны обязательно устанавливаться и на воздуховод, который работает на всасывание при последующем монтаже вентиляторов класса ОСА. Необходимость установки состоит в том, что при фланцевом входном потоке воздуха в осевых вентиляторах или воздуховодах происходит колоссальное уменьшение расхода и создается давление вентиляторов в связи с потерями на краю фланца.

Одна сторона входного коллектора прикрепляется к входному фланцу оболочки осевых вентиляторов модели ОСА, а вторая сторона служит для крепления дополнительных опций, которые предусмотрены компанией «Веза», например, таких, как большая защитная сетка(СЕБ-ОСА).

Входные коллекторы, также как и остальная продукция компании «Веза», прошли все этапы испытания весьма тщательно и получили сертификат качества.

Купить входной коллектор ВЕЗА КАНАЛ-ВКО-ОСА по лучшей цене

Для того, чтобы получить ответы на интересующие вопросы, а также детально узнать все о какой-нибудь конкретной модели продукции, необходимо посетить сайт фирмы-изготовителя и выбрать пункт «Контакты». Сотрудники нашей компании окажут Вам высококвалифицированную помощь по поводу выбора конкретной модели входного коллектора ОСА по выгодной для Вас стоимости, а также предоставят обширную информацию по дополнительным комплектующим. Постоянным покупателям предусмотрена гибкая система скидок на последующее приобретение оборудования, а также дополнительную комплектацию к нему.

7-vz.com

Входной коллектор веза

О бренде Веза

Российское предприятие ООО «ВЕЗА» создано в 1995 году. Основное направление деятельности: разработка, изготовление и реализация вентиляционного оборудования и климатической техники. В состав «ВЕЗА» входит шесть собственных заводов в России, Украине и Белоруссии: «ВЕЗА-Фрязино», «ВЕЗА-Храпуново», «ВЕЗА-Брянск», «ВЕЗА-Миасс», «ВЕЗА-Харьков», «ВЕЗА-Гомель».

АССОРТИМЕНТ ВЫПУСКАЕМОЙ ПРОДУКЦИИ:

Центральное кондиционирование
— Кондиционеры центральные каркасно-панельные КЦКП
— Кондиционеры компактные панельные ККП
— Моноблочные Airmate
— Автономные кондиционеры АК
— Вентиляторные блоки ВБКП, ВБ-С.

Системы автоматического управления САУ для КЦКП, АК, АВО, AeroWall, AeroGuard, AeroBlast).

Вентиляторы общего и специального назначения
— Вентиляторы радиальные
— Вентиляторы индустриальные радиальные ВИР
— Осевые вентиляторы ВО
— Вентиляторы крышные
— Дополнительная комплектация для вентиляторов (термо-шумоизолированный корпус ТШК, вставки гибкие ВГ, фланцы ответные, входной коллектор, виброизоляторы, монтажный стакан СТАМ, поддон, электронные приводные устройства).

Противопожарное вентиляционное оборудование
— Вентиляторы дымоудаления и подпора (радиальные вентиляторы дымоудаления и подпора, осевые вентиляторы дымоудаления и подпора, крышные вентиляторы дымоудаления и подпора, дополнительная комплектация для вентиляторов дымоудаления и подпора)
— Клапаны пожарные: огнезадерживающие и дымоудаления.

Теплообменное оборудование
— Теплообменники (медно-алюминиевые теплообменники ВНВ243, КВН, КСК).
— Воздушные тепловые завесы (AeroWall, AeroGuard, AeroBlast).
— Агрегаты воздушного отопления АВО, АВО-К, АО.
— Модульные агрегаты воздушного охлаждения (конденсаторы МАВО.К, сухие градирни МАВО.Д).

Устройства воздухорегулирующие и обратные клапаны
— Устройства воздухорегулирующие.
— Обратные клапаны.
— Антивандальные жалюзи и сетка
— Декоративные алюминиевые решетки Р25, Р50, Р100.
— Вставки гибкие ВГ, ВГМ, ВГТ.

Оборудование для канальной вентиляции
— Системы канальной вентиляции для прямоугольных каналов.
— Системы канальной вентиляции для круглых каналов.
— Системы и элементы автоматического управления.

Холодильное оборудование (компрессорно-конденсаторные блоки, чиллеры).

На всю продукцию «ВЕЗА» имеются соответствующие сертификаты (соответствия, пожарной безопасности и гигиенические) и лицензии на производство. Получены лицензии на право конструирования и изготовления вентиляционного оборудования для атомных станций, проведены испытания оборудования на сейсмостойкость. Предприятие «ВЕЗА» работает по системе качества ISO-9001. На оборудование «ВЕЗА» установлен гарантийный срок эксплуатации до 2-х лет. При необходимости выполняем шефмонтаж.

hvac-online.ru

Вентилятор дымоудаления осевой ВЕЗА ВОД-ДУ

Предназначен для удаления дымовоздушной смеси из помещения, а так же для отвода из зоны пожара тепла. Вентилятор ВОД ДУ может перемещать газ с температурой до 400 гр.С и до 600 гр.С в период до 120 минут. Все основные характеристики, габаритные размеры можно найти в каталоге на 94 странице.

Маркировка вентилятора ВОД-ДУ

Вентиляторы выпускаются следующих типоразмеров: 040, 050, 063, 071, 080, 090, 100, 112, 125.

Конструкция

Вентилятор дымоудаления осевой ВОД-ДУ состоит из корпуса, рабочего колеса, электродвигателя и защитного кожуха. Так как вентилятор высоконапорный и высокорасходный, то в создаваемом полном давлении большую долю занимает динамическое давление. Для снижения потерь давления почти в 2,5 раза рекомендуется ан выходе устанавливать выходной канал со спрямляющим аппаратом (компоновка 02 и 04). Лопатки рабочего колеса вентилятора ВОД-ДУ могут устанавливаться под разными углами. Таким образом обеспечивается несколько режимов работы.

Четыре компоновки:

01 — стойка и спрямляющий аппарат отсутствуют

02 — стойка отсутствует, спрямляющий аппарат есть

03 — стойка есть, спрямляющий аппарат отсутствует

04 — стойка и спрямляющий аппарат есть

Вентилятор окрашен защитно-декоративным лакокрасочным покрытием. При отсутствии сети на входе необходимо перед вентилятором устанавливать входной коллектор.

Режимы эксплуатации ВОД ДУ

Установка вентилятора ВОД ДУ должна осуществляться вне обслуживаемого помещения. Перед вентилятором и после него должны быть прямые участки воздуховодов диаметром равным диаметру D рабочего колеса вентилятора, длиной не менее 4D перед вентилятором и 2D за вентилятором.

Эксплуатация возможна в следующих климатических зонах:

У — умеренного климата (температура окружающей среды -45 … +40 гр.С)

Т — тропическог оклимата2-й категории размещения по ГОСТ 15150 (температура окружающей среды -10 … +50 гр.С)

Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с

Габаритные и присоединительные размеры ВОД ДУ

Аэровоздушные характеристики вентилятора ВОД-ДУ

Для подбора вентилятора или вентиляционного оборудования отправьте заявку нашему менеджеру или позвоните 8 (499) 647-40-32.

Ответ будет содержать всю необходимую информацию: цену, техническое описание, срок поставки, условия доставки, условия оплаты.

© 2018 «Vent7.ru»
Все права защищены.

Москва, ул. Солнечногорская, 4 (территория завода Моссельмаш)

vent7.ru

ВЕЗА — системы вентиляции

ВЕЗА – российский производитель систем вентиляции и кондиционирования. «ВЕЗА» разрабатывает и поставляет вентиляционное оборудование для гражданского строительства: метрополитена, поликлиник, больниц, школ, спортивных залов, бассейнов, спортивных залови бассейнов, офисных, жилых и торговых зданий. Сложное оборудование разрабатывается и производится для промышленных объектов энергетического, нефтегазового и военного сектора. В состав «ВЕЗА» входит шесть собственных заводов в России, Украине и Белоруссии. Специалистами «ВЕЗА» разработаны специальные конструкции оборудования с учетом специфики отраслей (нефтегазовой, химической, легкой промышленности), особенностей климата (Крайний Север) и др.

Компания «ВЕЗА» является общепризнанным лидером в СНГ по производству:

Системы кондиционирования и холодоснабжения ВЕЗА

• Кондиционеры центральные каркасно-панельные КЦКП (Наружное исполнение КЦКП-Н, Северное исполнение КЦКП-С, Гигиеническое исполнение КЦКП-Г, Медицинское исполнение КМКП, Атомное исполнение КЦКП-А)
• Кондиционеры компактные моноблочные Airmate-800, 1200, 2000, 4000, 6000
• Автономные кондиционеры АК
• Кондиционеры компактные панельные ККП
• Блоки воздухоохладителя компрессорно-испарительные ВКИ
• Моноблочные агрегаты компрессорно-конденсаторные МАКК
• Моноблочные агрегаты ресиверно-компрессорные МАРК
• Компрессорно-ресиверные агрегаты блочные КРАБ
• Чиллеры c воздушным охлаждением конденсатора АКВА-МАКК

Вентиляторы ВЕЗА общего и противопожарного назначения

• Вентиляторы радиальные ВРАН, ВРАВ, ВИР
• Вентиляторы радиальные дымоудаления и подпора ВРАН-ДУ/ДУВ, ВРАВ-ДУ, ВНР-ДУ/ДУВ, ВРАН-ПД, ВРАВ-ПД
• Осевые вентиляторы ОСА 400, 420, 510, 610
• Осевые вентиляторы дымоудаления и подпора ВОД-ДУ, ОСА-ДУВ
• Вентиляторы крышные КРОМ, КРОС, КРОВ, приточные ВКОП
• Крышные вентиляторы дымоудаления и подпора КРОС-ДУ/ДУВ, УКРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ, УКРОВ-ДУ/ДУВ
• Вентиляторы канальные прямоугольныеКанал-ПКВ, взрывобезопасные Канал-ПКВ-В, в шумоизолированном корпусе Канал-ПКВ-Ш, с ЕС-двигателем Канал-ЕС, радиальные прямоугольные Канал-КВАРК-П, радиальные квадратные Канал-КВАРК.
• Вентиляторы канальные для круглых каналов Канал-ВЕНТ, Канал-ВЕНТ-ЕС
• Дополнительная комплектация для вентиляторов: термо-шумоизолированный корпус ТШК, вставки гибкие ВГ, фланцы обратные ФОН /ФОВ, входной коллектор, виброизоляторы, монтажные стаканы СТАМ, поддоны.

Клапаны и заслонки

• Клапаны противопожарные универсальные КПУ-1М, -2, -3
• Клапаны противопожарные огнезадерживающие КПВС
• Клапаны противопожарные дымоудаления КПД-4, ГЕРМИК-ДУ
• Клапаны воздухозаборные утепленные КВУ-Д, Гермик-С, ГЕРМИК-Т и Гермик-П, Канал-ГЕРМИК-С
• Универсальный воздушный клапан РЕГУЛЯР, РЕГУЛЯР-Л, РЕГЛАН, Канал-РЕГУЛЯР, Канал-ДКК
• Клапан лепестковый ТЮЛЬПАН, обратные лепестковые Канал-КОЛ
• Унифицированные воздухозаборные клапаны УВК и УВКк
• Клапан высокого давления Кедр, избыточного давления КИД
• Клапаны обратные КО, КОп и АЗЕ, КЛАРА, сейсмостойкий НЕРПА-КО, Канал-КВ, Канал-КОЛ-К
• Заслонки воздушные унифицированные типа АЗД
• Электроприводы для клапанов

Сетевые и монтажные элементы

• Декоративные алюминиевые решетки жалюзийного типа (нерегулируемые) Р25, Р50, Р100
• Решетки канальные нерегулируемые оцинкованные Канал-РКО, алюминиевые Канал-РКА
• Теплоутилизаторы канальные пластинчатые Канал-ПКТ
• Фильтры канальные прямоугольные Канал-ФКП, для круглых каналов Канал-ФКК
• Шумоглушители канальные пластинчатые Канал-ГКП, трубчатые для круглых каналов Канал-ГКК
• Гибкие вставки Канал-ГКВ
• Узлы прохода

Теплообменное оборудование

• Воздухонагреватели водяные ВНВ стандартного ряда, типоряда КЦКП
• Воздухонагреватели канальные водяные Канал-КВН, Канал-КВН-К электрические Канал-ЭКВ, Канал-ЭКВ-К
• Канальные охладители водяные – КВО, Канал-ВКО, фреоновые – КФО, Канал-ФКО
• Конденсаторы фреоновые типа МАВО.К.630, малые конденсаторы МАВО.К.450
• Сухие охладители (Драй куллеры) типа МАВО.Д
• Агрегаты воздушного отопления АВО-К, АВО, АО
• Воздушные завесы AeroWall ВЗ, AeroBlast ВКЗ, AeroGuard AG

«Веза» — признанный российский производитель качественного оборудования для систем кондиционирования, отопления, вентиляции жилых, общественных и производственных зданий.

Выбрать вентиляционное оборудование ВЕЗА и купить системы вентиляции, кондиционирования ВЕЗА по лучшей цене в Санкт-Петербурге: (812) 702-76-82.

www.inklimat.ru

Развитие модельного ряда осевых вентиляторов ОСА

Среди применяемых типов вентиляторов в России именно осевые вентиляторы представлены очень бедно. В отличие от бесконечного разнообразия канальных, крышных и простых радиальных вентиляторов широко известных осевых вентиляторов всего 3–4 модели, причем разработанных более 20 лет назад. Основные причины такого положения состоят в отсутствии перспективных разработок осевых вентиляторов с высоким создаваемым давлением, КПД и низким уровнемшума, а также технологические сложности с производством таких машин. После 10 лет собственных исследований и разработок ООО «ВЕЗА» представляет целую линейку новых моделей осевых вентиляторов под торговой маркой ОСА.

История появления вентиляторов ОСА не менее интересна, чем характеристики и техникокономичные
данные новых вентиляторов. Ряд вентиляторов ОСА состоит из четырех серий: ОСА-300, ОСА-400, ОСА-500 и ОСА-600, каждая из которых имеет своих разработчиков и принципиально не является повторением старых моделей времен СССР или импортных продуктов. Цель введения единого ряда вентиляторов ОСА – это обеспечение решения всех возможных проблем их массового применения вшироком диапазоне параметров как по расходу (от 1 500 до 100 000 м3/ч), так и по давлению
(от 50 до 1 500 Па).

Предлагаемые серии разбиты по диапазонам создаваемого давления, что отражено в цифровой части
названия. От низконапорной, самой перспективной и недорогой серии ОСА-300 с рабочим колесом, собранным из поворотных алюминиевых литых лопаток, до тяжелой во всех смыслах, высоконапорной серии ОСА-600, позволяющей в ряде случаев конкурировать с радиальными вентиляторами, особенно с учетом КПД выше 80 %. Середину модельного ряда занимают вентиляторы ОСА-400 и ОСА-500, которые являются итогом эволюции известных серий вентиляторов ВО 25-188 и ВО 30-160.

В основу серии ОСА-500 положена аэродинамическая схема вентилятора ВО 30-160, дополнительно реализованная в габаритах: №№ 4, 5; 6,3 и 9 к ранее выпускаемым №№ 8, 10, 11,2; 12,5. Эта оригинальная серия вентиляторов была запущена в производство «ВЕЗЫ» в 2003 году и не производится более нигде, так как чертежи и аэродинамические схемы не передавались на сторону. Разработку аэродинамической схемы по заказу «ВЕЗА» в 2000–2001 году осуществляли специалисты из ЦАГИ – опытные теоретики осевых машин, которые потребовали от технологов «ВЕЗЫ» выполнить
очень сложную форму лопатки, профилированную на поверхности конуса. Рабочее колесо цельносварное, для каждого выбранного угла установки 16 лопаток. Колесо стандартно оснащено встроенным спрямляющим аппаратом (СА), без которого невозможно применение высоконапорных вентиляторов. Попытки копирования серии 30-160 приводят к появлению изделий, которые в принципе не дают более 50 % заявленного расходанапора. При развитии ОСА-500 добавлен важный элемент – входной коллектор, который стал одним из базовых вариантов конструкции.

История вентиляторов ОСА-400 началась в 2000 году на ныне прекратившем выпуск любых вентиляторов ОАО «МОВЕН». Силами конструкторов «ВЕЗА» исходный ряд моделей ВО25-188№№8 и 10 в 2001 году был дополнен габаритами№№9; 11,2 и 12,5. После принятия решения о развитии ОСА-400 ряд был дополнен также габаритами№№5 и 6,3.

Ряд вентиляторов ОСА-600 был задуман в 2005 году как простая доработка существующей серии ВО 30-160, но разработчики из Украины, имеющие опыт проектирования осевых вентиляторов для ведущих мировых производителей, предложили делать принципиально новый вентилятор. Вентиляторы ОСА-600 имеют исключительно низкиешумовые параметры при очень высоком КПД и позволяют заменить радиальные вентиляторы в ряде случаев, при этом имеют очень малые габариты. ВентиляторыОСА-600 представляют собой самую сложную конструкцию. Они имеют спрямляющий аппарат, улучшенный по аэродинамике обтекатель на входе в рабочее колесо (рис. 2), а также большое разнообразие исполнений по углам установки лопаток колеса. ОСА-600 – самый высоконапорный и относительно других моделей ОСА более дорогой вентилятор.

Серия ОСА-300 была задумана еще в 1999 году как современный ответ устаревшейфранцузской разработке вентиляторов FTDA 1980-х годов. Популярная во всем мире идея сборного колеса с поворотными алюминиевыми лопатками имеет много преимуществ. Главное удобство состоит в том, что возможен выбор очень большого числа вариантов углов установки лопаток. Форма алюминиевой литой лопатки имеет также преимущества перед простой листовой стальной лопаткой как по шум-
ности, так и по КПД. Одна из причин, по которой данный вентилятор до сих пор не былшироко представлен в России, – сложное производство и громоздкость бумажных каталогов с рабочими характеристиками.

«ВЕЗА» предлагает один набор из шести (для малых номеров из пяти) лопаток без «эконом» решений в 2-3-4 лопатки колеса, как у отдельного производителя. Также «ВЕЗА» не считает возможным предлагать вентилятор ОСА-300, изначально разработанный для низких и средних давлений, в искусственно «форсированной» версии с моторами на 3 000 об/мин. Помимо появления шума у вентиляторов с высокими оборотами, габарит мотора начинает перекрывать габариты ступицы рабочего колеса, и характеристика давления резко снижается от заявленной. Для сравнения, у высоконапорных вентиляторов ОСА-500 и ОСА-600 относительный диаметр ступицы к диаметру вентилятора достигает 0,7, что позволяет «спрятать» мотор любой мощности за колесом. Вентиляторы ОСА-300 имеют значительно меньшую ступицу (0,35–0,4) и рассчитаны больше на перемещение воздуха, чем на создание больших давлений.

Посмотрев на групповые характеристики вентиляторов ОСА (рис. 3), можно понять, что они очень плотно перекрывают друг друга. Появляется возможность выбора наилучшей модели вентилятора по создаваемому шуму, потребляемой мощности, экономичности, необходимому габариту и по стоимости. Такой выбор невозможно сделать быстро, используя только бумажные каталоги, поэтому очень важно использовать программу выбора вентиляторов VEZAFAN. Указанная программа дает возможность любому пользователю найти оптимальную модель ОСА даже не зная, какие модели существуют в принципе. Все, что нужно при программном выборе вентилятора, это знать расход-давление и выбрать подгруппу «осевые вентиляторы – ОСА».

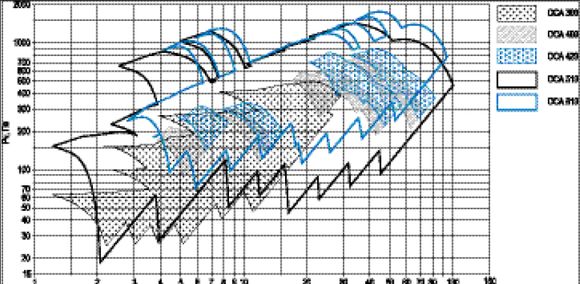

Рис 3. Групповые характеристики вентиляторов ОСА

Может возникнуть законный вопрос: «Зачем нужны новые серии, если есть старые и знакомые вентиляторы 0,6-300; 12-303; 13-284 и так далее?» Однако старые серии вентиляторов имеют сразу несколько проблем.

Во-первых, для простоты производства в конструкции вентиляторов пренебрегали именно вопросами
шумности и экономичности – «дует и хорошо». КПД выше 60–70 % также не требовалось во времена дешевой электроэнергии. Поэтому не возникали требования к аэродинамически совершеннойформе лопаток, обтекаемости ступицы, присутствию входного коллектора.



Рис 4. Характеристики вентилятора ВО 12-303-6.3

Во-вторых, заявленные в каталогах и справочниках характеристики далеко отличаются от реальных параметров вентиляторов (см. характеристики вентилятора ВО 12-303-6.3, рис. 4) в лучшую сторону, особенно по давлению. Ухудшение свойств вентилятора происходило как при передаче в серийное производство, так и при последующем упрощении самого производства. Единственный способ проверки – испытания вентиляторов на аэродинамическом стенде. Производители старых серий вентиляторов (более 90 % случаев) не выполняют испытания своих вентиляторов никогда, считая это лишней тратой средств, так как показывать реальные данные вентиляторов просто невыгодно. Все вентиляторы «Веза» проходят испытания на собственном аттестованном стенде.

Список опций к вентиляторам ОСА разнообразен и дает возможность выполнить их монтаж и в нагнетающую, и во всасывающую систему, и в стену, и в канал.
